在現代建筑設計中，門窗不僅是連接室內外空間的重要通道，更是建筑防水體系的關鍵環節。隨著消費者對居住品質要求的提升，傳統外露式排水結構因易堵塞、美觀性不足等問題逐漸被市場淘汰，垂直隱排水設計憑借其隱蔽性強、排水效率高的優勢成為行業新趨勢。然而，該設計在實際應用中仍面臨滲漏風險，如何通過系統性技術優化破解這一難題，成為門窗企業技術創新的核心方向。
一、垂直隱排水設計的技術原理與滲漏風險點

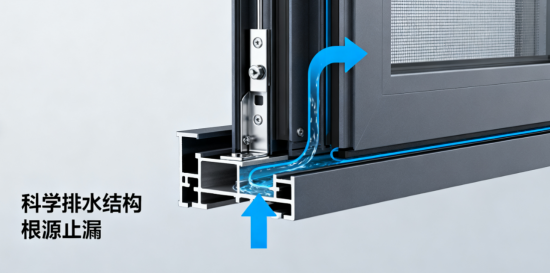

垂直隱排水系統通過在門窗框體內部設置垂直排水通道，將雨水從型材腔體內部導出，避免排水孔直接暴露在外。其核心結構包括排水腔、導流斜坡、密封膠條及防反滲擋板四部分。與傳統橫向排水相比，垂直排水利用重力加速度原理，可使排水速度提升40%以上，但在設計施工中若忽視細節處理，極易形成三大滲漏隱患：型材腔體連接處密封不嚴導致的“腔體內竄水”、排水孔位置設計偏差引發的“倒灌反滲”、以及膠條壓縮量不足造成的“界面滲漏”。
以某高層住宅項目為例，其采用的垂直隱排水系統因未在排水腔底部設置止水臺階，在臺風天氣中出現雨水沿型材內腔橫向滲透的情況，導致室內墻體返潮。這一案例揭示出：隱排水設計的滲漏防控必須建立在對水動力學特性與材料物理性能的雙重考量之上。
二、型材結構優化：構建立體防水屏障
解決垂直隱排水滲漏問題，首先需要從型材結構設計入手，打造多維度防水體系。采用“階梯式腔體分隔”技術，通過在主排水腔與副排水腔之間設置高度差≥5mm的擋水筋，可有效阻斷水流橫向竄動路徑。某系統門窗企業研發的“雙腔三軌”結構，將排水腔與氣壓平衡腔獨立設置，利用氣壓差原理降低雨水倒灌風險，經檢測其水密性能達到GB/T71062019標準中的9級水平。
排水孔的科學布設同樣關鍵。采用“錯位斜切式排水孔”設計，將外排水孔傾斜角度控制在15°20°，內排水孔設置在型材最低處并加裝可拆卸式濾網，既能保證排水通暢，又可防止沙塵堵塞。實驗數據顯示，直徑8mm的斜切排水孔在降雨量150mm/h的條件下，排水效率較傳統直排孔提升37%，且無明顯反滲現象。
三、五金系統協同：提升動態密封性能
五金配件作為垂直隱排水系統的執行部件，其與型材的適配性直接影響防水效果。采用“三維可調式鉸鏈”，通過精確控制門窗扇開啟角度(建議≤30°)，可避免大風天氣下雨水直接沖擊密封膠條。德國某品牌研發的隱藏式合頁，集成了自動排水導流槽，當窗扇關閉時，導流槽與型材排水孔自動對接，形成動態密封通道。
鎖閉系統的優化同樣重要。采用“多鎖點聯動”設計，確保門窗扇在關閉狀態下實現≥6個鎖點的同步鎖閉，使密封膠條均勻壓縮。檢測表明，當膠條壓縮量達到原始截面尺寸的25%30%時，其密封性能最佳，此時水密性可維持在8級以上。某企業開發的智能鎖閉系統，通過壓力傳感器實時監測膠條壓縮狀態，當檢測到密封失效時自動發出預警，為后期維護提供數據支持。
四、施工工藝控制：細節決定防水成敗
即便設計方案完美，施工環節的疏漏仍可能導致滲漏問題。推行“工序質量追溯”機制，對排水孔加工、密封膠施工等關鍵工序?qū)嵤叭龣z制”。在排水孔加工環節，采用專用模具進行沖孔作業，確?？孜黄睢?mm，孔壁無毛刺。打膠工藝上，采用“濕碰濕”施工法，在型材表面清潔度達到Sa2.5級時連續施膠，膠縫寬度控制在57mm，厚度≥3mm，形成連續無斷點的密封膠層。
現場安裝的精細化操作尤為關鍵。采用“水平儀定位+塞片調平”技術，確保門窗框安裝垂直度偏差≤1.5mm/m，對角線誤差≤3mm。對于開啟扇與固定扇的搭接部位，應在型材接觸面上粘貼0.3mm厚的三元乙丙密封墊片，配合機械鎖緊實現“雙重密封”。某幕墻工程通過實施“毫米級安裝精度控制”，其隱排水系統在投入使用5年后仍保持零滲漏記錄。
五、材料科學創新：新型防水材料的應用
材料技術的進步為隱排水防水提供了新的解決方案。采用“記憶性彈性膠條”，其在30℃80℃溫度范圍內仍能保持穩定的彈性回復率(≥85%)，解決傳統膠條冷熱收縮導致的密封失效問題。某企業研發的石墨烯改性密封膠，通過添加2%的石墨烯納米片，使膠層拉伸強度提升42%，耐老化性能延長至20年以上。
排水孔防護材料也迎來革新。傳統金屬濾網易銹蝕堵塞，新型聚酯纖維濾網具有耐酸堿、易清潔的特性，其孔隙率達到85%且過濾精度可達80目，有效攔截沙塵同時保障排水通暢。在沿海高鹽霧地區，采用316不銹鋼材質的排水孔蓋，可將耐腐蝕壽命從普通不銹鋼的5年提升至15年以上。
六、檢測與維護：全生命周期防水管理
建立“分級檢測體系”是確保隱排水系統長期可靠的關鍵。出廠檢測階段，采用“淋雨實驗室+風壓測試”組合方案，模擬10級臺風工況(風速25.5m/s)進行連續4小時淋雨測試，確保無滲漏現象?，F(xiàn)場驗收時，使用紅外熱成像儀檢測型材腔體溫度分布，通過溫度異常點定位潛在滲漏通道。
運維階段的預防性維護同樣重要。編制《隱排水系統維護手冊》，明確每季度需清理排水孔濾網、檢查膠條壓縮狀態;每年進行一次水密性檢測，采用便攜式噴淋設備模擬中雨工況(降雨量4L/m2·min)。某物業管理公司通過建立“數字孿生運維平臺”，將門窗防水狀態納入建筑智慧管理系統，實現滲漏風險的提前預警。
技術創新驅動防水升級
垂直隱排水設計的滲漏難題，本質上是對門窗系統集成能力的綜合考驗。通過型材結構優化、五金系統協同、施工工藝精細化、材料技術創新及全生命周期管理的系統施策，可構建起“設計生產施工運維”的全鏈條防水體系。隨著BIM技術與人工智能在門窗行業的深度應用，未來的垂直隱排水系統將實現從“被動防水”向“主動防控”的跨越，為建筑防水性能的持續提升提供技術支撐。對于門窗企業而言，只有將防水技術創新融入產品基因，才能在日益激烈的市場競爭中建立核心優勢，為消費者創造更安全、更舒適的居住空間。
